7.1 中央处理器概述
本章节介绍CPU的基本功能、组成结构、主要寄存器以及技术参数。
7.1.1 CPU的功能
从程序运行的角度看，CPU的基本功能是对 指令流 和 数据流 在 时间 与 空间 上实施正确的控制。
五大具体功能：
1. 指令控制
- 自动从存储器中取出指令。
- 控制指令的执行序列（如顺序执行、跳转等）。
2. 操作控制
- 分析指令，产生完成指令所需的控制信号。
- 协调并控制计算机各部件执行指令的操作。
3. 时序控制
- 对各种操作加以时间上的控制（确保按步骤进行）。
4. 数据加工
- 对数据进行算术运算、逻辑运算或逻辑测试。
5. 中断处理
- 处理计算机运行过程中出现的异常情况和特殊要求。

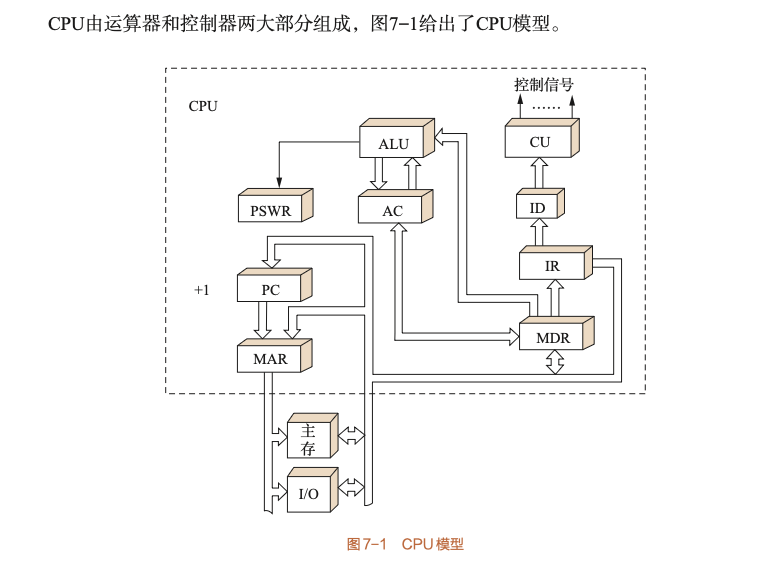

7.1.2 CPU的组成与主要寄存器
1. 硬件组成
CPU = 控制器 + 运算器
控制器 (Controller) 的主要功能
- 取指：从主存取出指令，指出下条指令位置。
- 译码：对指令进行译码或测试，产生操作控制信号。
- 指挥：控制CPU、主存、I/O设备间的数据流动。
运算器 (ALU) 的主要功能
- 执行所有算术运算。
- 执行所有逻辑运算及测试。
2. 关键部件缩写与全称
| 缩写 | 全称 | 中文名称 | 主要功能 |
|---|---|---|---|
| CU | Control Unit | 控制单元 | 产生控制信号，协调各部件工作 |
| ALU | Arithmetic Logic Unit | 算术逻辑单元 | 执行算术和逻辑运算 |
| PC | Program Counter | 程序计数器 | 存放当前指令地址，自动加1 |
| IR | Instruction Register | 指令寄存器 | 存放当前正在执行的指令 |
| ID | Instruction Decoder | 指令译码器 | 对指令进行译码，产生控制信号 |
| MAR | Memory Address Register | 存储器地址寄存器 | 存放要访问的主存地址 |
| MDR | Memory Data Register | 存储器数据寄存器 | 存放从主存读/写的数据 |
| AC | Accumulator | 累加器 | 存放运算结果和操作数 |
| PSWR | Program Status Word Register | 程序状态字寄存器 | 存放程序运行状态（标志位） |
3. 寄存器分类
按可见性分类
对程序设计者可见：
- 通用寄存器（如PC, PSWR, AC等部分）
- 程序员可以直接访问和操作
透明（不可见）：
- 专用寄存器（如MAR, MDR, IR等）
- 主要用于CPU内部运作，对程序员透明
按功能分类
- 通用寄存器：可用于存放操作数、地址等，用途较灵活
- 专用寄存器：专门用于特定功能，如PC、IR、MAR、MDR等
7.1.3 CPU的主要技术参数
1. 核心数量 (Core Count)
- 由于物理极限（主频和晶体管限制），多核成为主流。
- 一般来说物理核心越多性能越强，但受"功耗墙"限制。
- 多核处理器可以并行执行多个任务，提高整体性能。
2. 频率 (Frequency)
主频（内频）
- CPU内部工作频率，衡量速度的重要参数。
- 注意：主频不完全代表整体性能，还需考虑架构、缓存等因素。
外频
- 主板为CPU提供的基准时钟频率。
- 早期CPU的内频等于外频。
倍频
- 现代微机采用倍频技术，允许CPU以更高的频率工作。
频率关系公式
示例：
- 外频 = 100MHz，倍频 = 40
- 内频 = 100MHz × 40 = 4000MHz = 4GHz
3. 片内高速缓冲存储器 (Cache)
- 目的：解决 CPU 与 主存 之间速度差异巨大的问题。
- 指标：容量越大越好，现代CPU采用多级层次结构。
- 层次结构：
- L1 Cache：容量最小，速度最快，通常分为指令Cache和数据Cache
- L2 Cache：容量中等，速度较快
- L3 Cache：容量较大，速度较慢，多核共享
4. 电压与功耗 (Voltage & Power)
电压趋势
- 电压越来越低（从5V → 3.3V → 1.8V → 更低）
低电压的好处
- 降低功耗：适合移动计算设备，延长电池寿命
- 减少发热：降低温度，延缓芯片老化
- 提高主频：降低电压有利于提高主频从而提升性能（关键点）
限制因素
- 电压不能无限低
- 较高的电压能带来更好的信号稳定性
- 需要在性能和稳定性之间找到平衡
5. 制造工艺 (Process Technology)
定义
- 芯片内电路与电路之间的距离（线宽）。
单位
- 微米(
) 纳米( )
意义
- 线宽越小，芯片上集成的晶体管数目越多，性能越强。
- 更小的线宽意味着：
- 更高的集成度
- 更低的功耗
- 更高的性能
发展历程
注意：受物理条件限制（量子效应等），线宽不可能无限小。
💡 学习要点与重难点标注
核心寄存器（★必考概念）
可见寄存器
- 通用寄存器：程序员可以直接访问和操作
- PC（程序计数器）：存放下一条指令地址
- PSW（程序状态字）：存放程序运行状态（标志位）
- ACC（累加器）：存放运算结果和操作数
不可见/透明寄存器
- MAR（地址寄存器）：存放要访问的主存地址
- MDR（数据寄存器）：存放从主存读/写的数据
- IR（指令寄存器）：存放当前正在执行的指令
老师的意思：程序员写汇编能操作的是可见的，硬件设计时才关心透明的。
主要技术参数记忆要点
- 主频 = 外频 × 倍频
- Cache：解决CPU与主存速度不匹配的问题
- 工艺：线宽越小（如5nm），集成度越高，功耗越低
总结
CPU作为计算机的核心部件，其功能可以概括为对指令流和数据流的控制。CPU由控制器和运算器组成，通过各类寄存器协同工作。现代CPU的技术参数（核心数、频率、Cache、电压、工艺）都在不断优化，以追求更高的性能和更低的功耗。
