8.3 主机与外设的连接 (Host-Peripheral Connection)

核心入门章节：理解为什么要引入"接口"这个概念，以及"接口"与"端口"的区别，还有最重要的端口编址方式。

1. 为什么需要接口？(The "Why")

根本原因

速度不匹配：
- 主机（CPU/内存）是高速设备
- 外设（磁盘、打印机、键盘）通常是低速设备

解决办法

在主机和外设之间插入接口 (Interface)，作为缓冲和转换的中介

2. 接口的功能 (Functions of Interface)

接口需要完成以下5个功能（需理解记忆）：

2.1 数据缓冲

通过数据缓冲寄存器（Data Buffer），解决速度差异，防止数据丢失

2.2 格式转换

串行 $\leftrightarrow$ 并行转换（如外设是串行的，CPU总线是并行的）

2.3 地址译码与设备选择

识别CPU发来的地址码，选中指定的外设

2.4 通信联络控制

处理握手信号（如"准备就绪"、"忙"、"应答"），解决时间配合问题

2.5 传送命令与状态

传递CPU的启动命令，反馈外设的当前状态（就绪/错误）

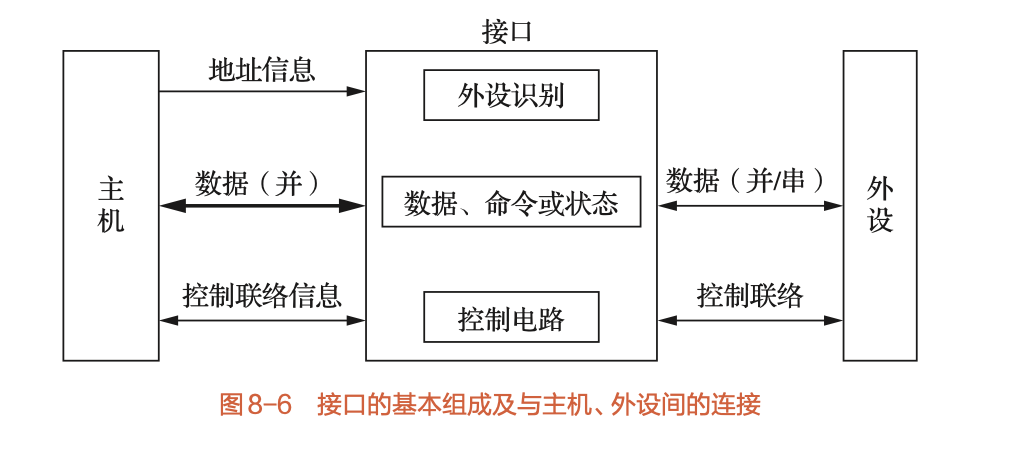

3. 接口的组成与端口 (Interface vs. Port)

老师重点强调的概念区分：
接口 (Interface)：指整个电路板或芯片，包含逻辑电路和寄存器
端口 (Port)：指接口中可以被CPU直接访问（读/写）的寄存器

三类端口（均通过数据总线传送）

3.1 数据端口

存放数据（双向，读/写）

3.2 命令/控制端口

存放CPU发来的控制命令（只写，CPU → 外设）

3.3 状态端口

存放外设的状态信息（只读，外设 → CPU）

注意：有时命令端口和状态端口共用同一个地址，通过CPU的读/写控制线来区分（写是命令，读是状态）

4. I/O端口的编址方式 (Addressing Modes) —— 高频考点

CPU如何找到外设？主要有两种方式：

特性	独立编址 (I/O Mapped)	统一编址 (Memory Mapped)
定义	I/O地址空间与主存地址空间相互独立，分开编址	I/O端口作为主存地址空间的一部分，不区分内存和外设
指令系统	需要专用I/O指令（如Intel的 `IN`, `OUT`）	不需要专用指令，使用访存指令（如 `MOV`, `LOAD`）
地址空间	内存地址空间大，I/O地址空间小	占用了一部分内存地址空间
优点	程序清晰，I/O操作容易识别；不占用内存空间	指令丰富灵活（可对端口进行各种运算）；控制信号少
缺点	指令功能弱（通常只支持传送）；控制逻辑复杂	占用内存空间；程序不易区分是访存还是I/O
典型例子	Intel 80x86	ARM架构、MIPS架构

4.1 独立编址 (I/O Mapped I/O)

特点：
- I/O地址空间独立于内存地址空间
- 需要专门的I/O指令（如 IN AL, 60H、OUT 61H, AL）
- 需要专门的I/O控制信号（如 IOR、IOW）

4.2 统一编址 (Memory Mapped I/O)

特点：
- I/O端口占用内存地址空间的一部分
- 使用普通访存指令即可访问I/O端口
- 不需要专门的I/O控制信号

💡 学习要点

重点总结（复习必背）

接口的作用：主要是解决CPU与外设的速度不匹配问题
端口分类：数据、状态、控制
编址区别：
- 看到 IN / OUT 指令 → 独立编址
- 看到 MOV 指令操作外设 → 统一编址

考试重点

必背：两种编址方式的对比表格
理解：接口的五大功能、端口与接口的区别
应用：能够根据指令类型判断编址方式，或根据编址方式选择合适的指令

易混淆点

接口 vs 端口：
- 接口是整体（电路板/芯片）
- 端口是接口中的寄存器（可被CPU访问的部分）
独立编址 vs 统一编址：
- 独立编址：需要专用指令，地址空间独立
- 统一编址：使用访存指令，地址空间统一
