6.3 Cache存储系统（详细笔记）

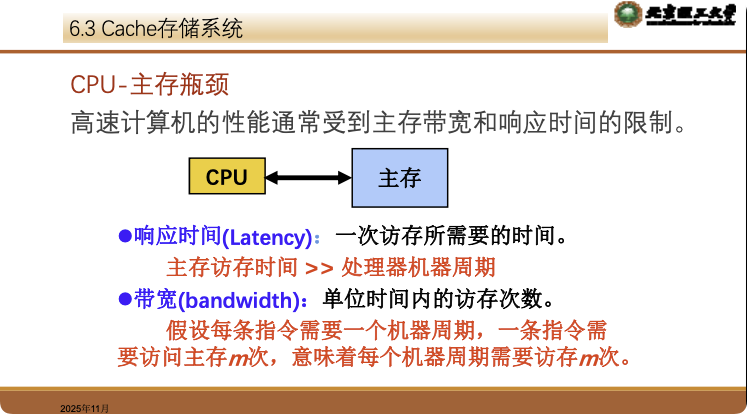

核心逻辑：利用程序执行的局部性原理，在CPU和主存之间插入一个小容量、高速度的SRAM（Cache），以解决CPU与主存之间的速度匹配问题。

6.3.1 程序局部性原理 (Principle of Locality)

Cache能有效工作的基础是程序运行时的局部性：

1. 时间局部性 (Temporal Locality)

• 含义：如果一个信息项正在被访问，那么在近期它很可能再次被访问。
• 原因：程序中的循环结构、子程序调用等。
• 策略：将刚访问过的信息保留在Cache中。

2. 空间局部性 (Spatial Locality)

• 含义：如果一个信息项正在被访问，那么与它地址相邻的信息近期也可能被访问。
• 原因：指令的顺序执行、数组/向量的连续存放。
• 策略：将当前访问信息与其相邻信息（整块）一起调入Cache。

---

6.3.2 Cache基本原理与结构

1. 基本定义

• 构成：由高速的SRAM组成，直接制作在CPU芯片内。
• 透明性：对所有程序员（应用及系统）均透明，由纯硬件管理。
• 单位：Cache和主存都被划分为大小相等的块 (Block)（或称行 Line）。
• 数据交换：
  • CPU与Cache：以字 (Word) 为单位传送。
  • Cache与主存：以块 (Block) 为单位传送。

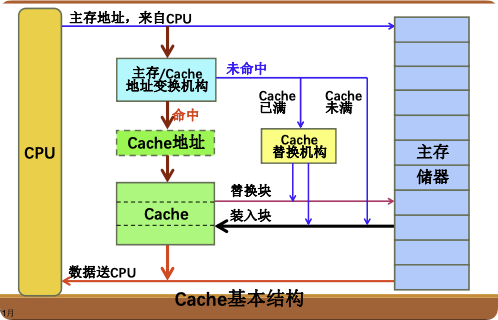

2. 基本运作流程

1. CPU发出主存地址。
2. 地址变换：判断该地址所在的数据块是否在Cache中。
   • 命中 (Hit)：直接从Cache读/写数据（快速）。
   • 未命中/失效 (Miss)：
     • 访问主存读取数据送给CPU。
     • 同时将包含该数据的整块从主存调入Cache（预取）。
     • 若Cache已满，需执行替换算法。

---

6.3.3 地址映像和变换（核心考点）

如何定义主存块与Cache块之间的对应关系？主要有三种方式。

1. 全相联映像 (Fully Associative)

• 规则：主存中的任意一块可以装入Cache中的任意一个位置。
• 地址结构：只有 Tag (标记) 和 块内地址。
• 优点：
  • 冲突概率最低（只有Cache全满时才冲突）。
  • 空间利用率最高。
• 缺点：
  • 比较电路最复杂（需将主存Tag与Cache中所有行的Tag同时比较）。
  • 成本高，通常只用于小容量Cache或TLB。

2. 直接映像 (Direct Mapping)

• 规则：主存中的每一块只能装入Cache中唯一指定的位置。
  • 公式：Cache行号 = 主存块号 MOD Cache行数
• 地址结构：Tag (区号) | Index (Cache行号) | Offset (块内地址)
• 优点：
  • 硬件实现最简单，无需昂贵的相联比较器。
  • 地址变换速度快。
• 缺点：
  • 冲突概率最高。即使Cache有空位，只要对应的特定行被占，就必须替换，容易导致"抖动"。

3. 组相联映像 (Set Associative) —— 最常用的折衷方案

• 规则：将Cache分为 $G$ 个组，每组包含 $S$ 个块（称为 S路组相联）。
  • 组间：直接映像（主存块必须去特定的组）。
  • 组内：全相联（主存块可以放在该组内的任意位置）。
  • 公式：Cache组号 = 主存块号 MOD Cache组数
• 地址结构：Tag (标记) | Set Index (组号) | Offset (块内地址)
• 特例关系：
  • 当 $S=1$ 时（每组1块）：变为直接映像。
  • 当 $S=$ Cache总块数时（只有1组）：变为全相联。
• 性能：$S$ 越大，冲突越少，但硬件越复杂。

特性	直接映像	全相联	组相联
灵活性	最差	最好	居中
冲突率	最高	最低	居中
硬件代价	最低	最高	居中
速度	最快	较慢（比较逻辑多）	较快

---

6.3.4 Cache替换算法

当Cache（或某一组）已满，新块需要调入时，需要决定替换哪一块。

1. 常见算法

1. 随机法 (RAND)：简单，但命中率低，未利用局部性。

2. 先进先出 (FIFO)：

   • 替换最早调入的块。
   • 缺点：可能替换掉经常使用的重要块（如循环体内的代码）。容易产生颠簸 (Thrashing) 现象。
   • 注意：FIFO不是堆栈型算法（增加Cache容量可能导致命中率反而下降，即Belady异常）。

3. 近期最少使用 (LFU)：

   • 替换访问次数最少的块。
   • 缺点：实现复杂（需大计数器），对由于历史原因频发但当前不再使用的块处理不好。

4. 近期最久未使用 (LRU, Least Recently Used) —— 最常用/性能较好

   • 原理：基于"过去"预测"未来"。替换掉最长时间没有被访问过的块。
   • 优点：较好地利用了程序局部性，命中率接近OPT。
   • 性质：属于堆栈型算法（Cache容量增加，命中率单调上升）。
   • 硬件实现：
     • 计数器法
     • 寄存器栈法
     • 比较对法（矩阵法）：使用触发器矩阵记录两两块的访问先后顺序

5. 优化替换 (OPT)：

   • 替换未来最长时间内不会被用到的块。
   • 地位：理想化算法，无法实现（因为无法预知未来），仅作为评价其他算法优劣的标准。

2. 颠簸 (Thrashing)

• 定义：刚被替换出去的块立刻又要被使用，导致频繁的调入调出，效率急剧下降。
• 原因：Cache容量太小或替换算法不佳（如FIFO在特定序列下）。

---

6.3.5 Cache写策略（一致性问题）

当CPU修改了Cache中的内容，如何保证主存内容的一致性？

1. 写直达法 (Write-Through)

• 操作：CPU写命中时，同时写入Cache和主存。
• 优点：
  • 实现简单，主存始终保持最新数据，一致性好。
  • 可靠性高。
• 缺点：
  • 速度慢（受限于主存写速度）。
  • 总线通信量大。
• 写失效策略：通常配合 不按写分配 (No-write allocate)，即直接写主存，不将块调入Cache。

2. 写回法 (Write-Back) / 抵触修改法

• 操作：CPU只写入Cache，不立即写主存。只有当该Cache块被替换出去时，才写回主存。
• 标志位：每个Cache行需要一个 修改位/脏位 (Dirty Bit)。
  • Dirty=1：该块被修改过，替换时需写回主存。
  • Dirty=0：该块未被修改，替换时直接覆盖（无需写回）。
• 优点：
  • 速度快（减少主存写次数）。
  • 降低总线流量（例如对同一变量多次修改只写回一次）。
• 缺点：
  • 控制复杂，存在数据不一致风险。
• 写失效策略：通常配合 按写分配 (Write allocate)，即先把块调入Cache，再在Cache中修改。

3. 写缓冲 (Write Buffer)

• 为了减少CPU等待写主存的时间，在Cache和主存之间设置一个小容量缓冲，用于暂存待写入主存的数据。

---

---

6.3.6 核心例题

本章涉及的核心例题包括：

• 例6-1：基础命中率计算
• 例6-2：综合性能计算（命中率、等效访问时间、访问效率）
• 例6-3：速度比与效率的关系
• 例6-4：虚拟存储器的极端情况
• 例6-5：预取对命中率的影响
• 例6-6：反求重复利用率
• 例6-7：组相联映射计算
• 例6-8：替换算法模拟（FIFO和LRU）

详细解题过程请参考：核心例题详解
