7.3 数据通路

数据通路指数据在CPU内部各功能部件之间传送的路径。理解数据通路对于掌握CPU的工作原理至关重要。

7.3.1 数据通路的基本概念

定义

数据通路：数据在CPU内部各功能部件（寄存器、ALU、主存接口等）之间传送的路径。

组成要素

功能部件：寄存器、ALU、主存接口等
数据总线：连接各功能部件的通路
控制信号：控制数据流动的方向和时机

7.3.2 数据通路结构及其设计

数据通路设计是CPU设计的核心环节，需要系统性地规划指令执行所需的功能部件及其连接方式。

数据通路设计的一般步骤

1. 拟定指令系统

确定指令格式：指令长度、操作码位数、地址码位数等
确定指令功能：每条指令要完成的操作
确定寻址方式：如寄存器寻址、直接寻址、间接寻址等
示例：规整型指令、寄存器寻址方式

2. 确定总体结构

分析每条指令的执行流程：确定指令执行需要经过哪些阶段
确定功能部件：分析每条指令信息流经的功能部件
- 寄存器：PC（程序计数器）、IR（指令寄存器）、通用寄存器（如R₀, R₁, ...）
- 运算部件：ALU（算术逻辑单元）
- 存储接口：MAR（存储器地址寄存器）、MDR（存储器数据寄存器）
确定连接方式：单总线、多总线或其他连接方式

3. 安排好工作时序

拟定指令流程：将指令执行划分为多个阶段（如取指、译码、执行、访存、写回）
拟定微命令序列：确定每个阶段需要哪些微操作控制信号
时序控制：确保各微操作在正确的时刻执行

4. 形成控制逻辑实现

选择控制方式：
- 组合逻辑型（硬布线控制器）：由组合逻辑电路直接产生控制信号
- 微程序控制型：通过执行微程序产生控制信号
实现控制逻辑：根据指令的操作码和执行阶段，产生相应的微操作控制信号

设计考虑因素

功能完整性：数据通路必须能够支持所有指令的执行
性能优化：减少数据传送次数，提高执行效率
成本控制：在满足功能的前提下，尽量简化硬件结构
可扩展性：便于后续添加新指令或功能

7.3.3 数据通路实例分析

指令：ADD @R₀, R₁

指令功能： $M [(R_{0})] + (R_{1}) \to M [(R_{0})]$

即：以R₀寄存器的内容为地址，从主存取出被加数，与R₁寄存器的内容（加数）相加，结果存回原主存地址。

间接寻址说明

@R₀ 表示间接寻址（Indirect Addressing）：

符号 @：在指令中表示间接寻址，表示"以...为地址"
间接寻址的含义：
- R₀寄存器中存放的不是操作数本身，而是操作数的地址
- 需要先访问R₀获取地址，再根据该地址访问主存获取实际的操作数
- 这是一个两次访存的过程

寻址方式对比：

R₁

寄存器寻址

操作数就在CPU肚子里，速度最快。

主存访问次数: 0

[100H]

直接寻址

根据指令给的地址，去快递柜(内存)取一次。

主存访问次数: 1

@R₀

间接寻址

R₀里是取件码，先读R₀得地址，再取快递。

主存访问次数: 1

寻址方式	表示方法	操作数获取	访存次数
寄存器寻址	`R₁`	直接从寄存器R₁读取	0次
间接寻址	`@R₀`	先读R₀得地址，再根据地址读主存	1次（读主存）
直接寻址	`[地址]`	直接根据指令中的地址读主存	1次（读主存）

间接寻址的执行过程：

第一步：读取R₀寄存器的内容，得到操作数的地址（例如：100H）
第二步：以该地址访问主存，读取实际的操作数（例如：50H）

为什么使用间接寻址？

灵活性：可以通过修改R₀的值来访问不同的内存位置，而不需要修改指令
指针功能：R₀相当于一个指针，指向主存中的操作数
动态寻址：程序运行时可以动态改变R₀的值，实现动态数据访问

在本指令中的体现：

@R₀：表示被加数在主存中，地址存放在R₀中
R₁：表示加数直接存放在寄存器R₁中（寄存器寻址）
因此，执行时需要先从主存读取被加数（间接寻址），再与R₁中的加数相加

执行过程：

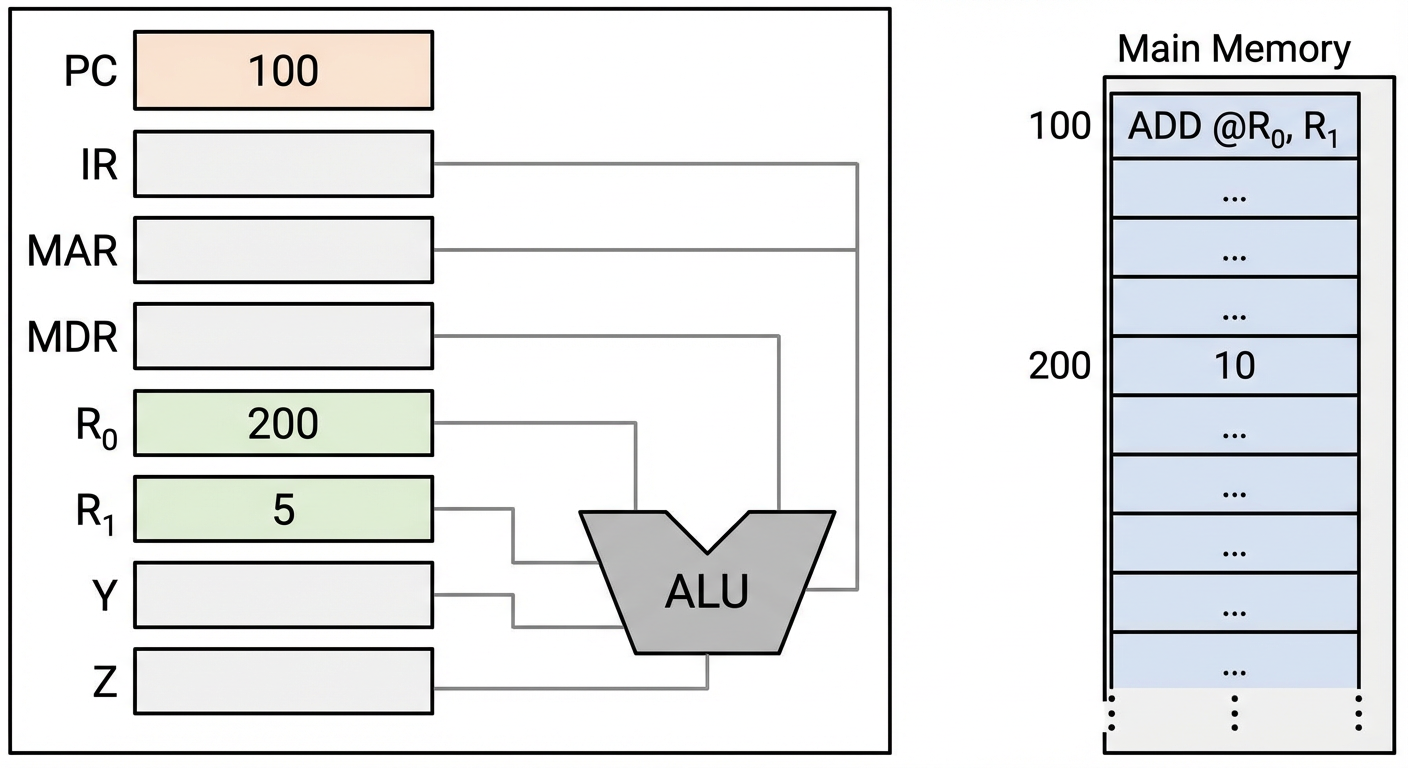

ADD @R₀, R₁

交互式微操作仿真

点击下面的组件，通过"下一步"按钮逐步查看 ADD @R₀, R₁ 指令的12个微操作步骤，理解数据在CPU各部件间的流动过程。

指令流水仿真: ADD @R₀, R₁

100H

---

R₀ (Ptr)

100H

R₁ (Val)

数据内部总线 (Internal Bus)

MAR

100H

MDR

---

ALU

Memory

---

STEP 1: (PC) -> MAR

取指开始：将程序计数器中的地址送往地址寄存器。

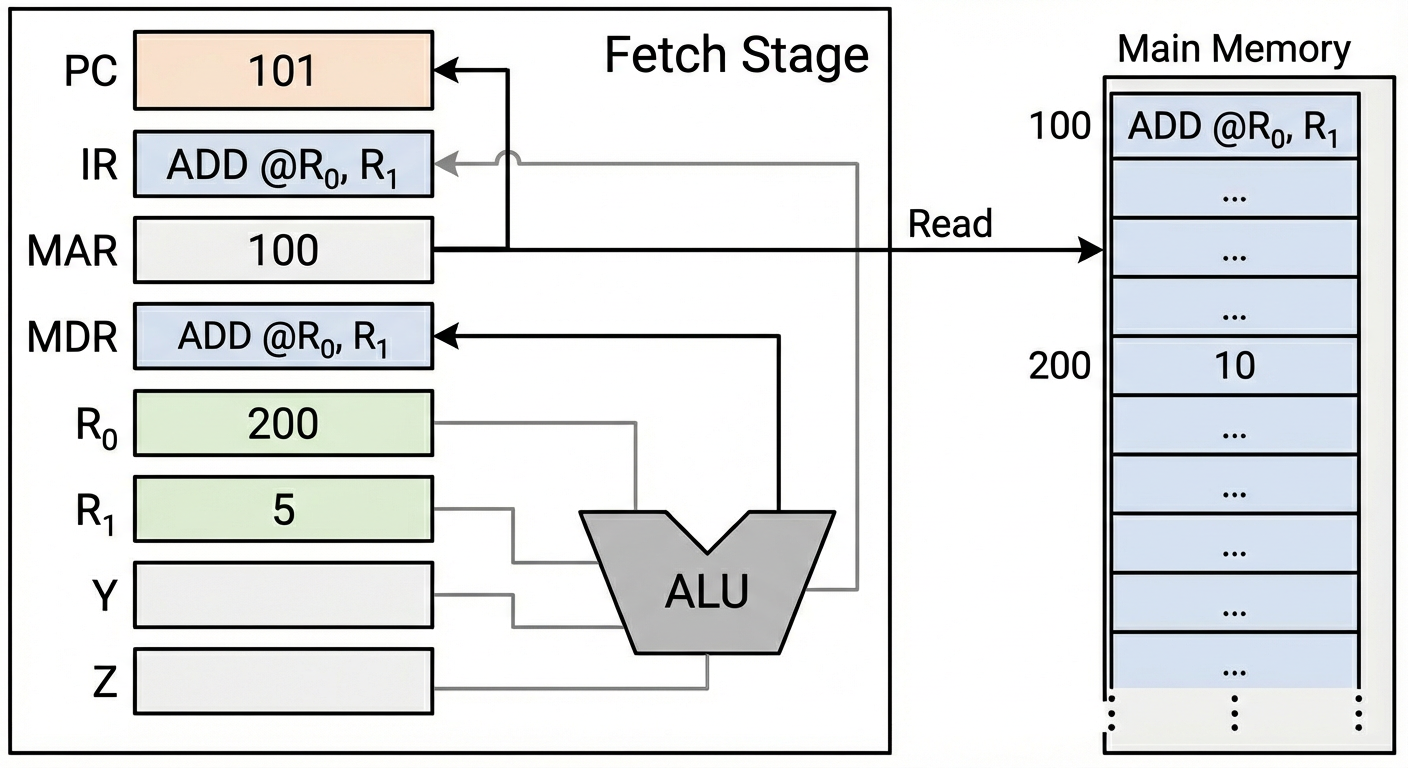

1. 取指阶段（公共操作）

$(P C) \to M A R$ ：程序计数器的内容送至存储器地址寄存器
$R e a d$ ：主存读命令
$M [M A R] \to M D R$ ：主存将指令送至存储器数据寄存器
$(M D R) \to I R$ ：MDR的内容送至指令寄存器
$(P C) + 1 \to P C$ ：程序计数器加1，指向下一条指令

为什么不是从 MAR 读取，而是从主存读取？

这是一个非常棒的问题！这说明你正在非常仔细地思考数据在总线上的流动过程。

答案是：不是从 MAR 读取，而是根据 MAR 中的地址，从"主存（Memory）"读取。

这很容易混淆，我用一个生动的比喻来解释 MAR、MDR 和主存之间的关系，你就瞬间明白了。

1. 快递柜的比喻

想象你去丰巢快递柜取快递：

主存 (Memory)：是整个快递柜（里面放着成千上万个包裹）。
MAR (存储器地址寄存器)：是你手里的取件码（比如 1010）。
MDR (存储器数据寄存器)：是你用来装快递的手提袋。
指令/数据：是柜子里的包裹。

流程是这样的：

你把取件码 1010 输入系统（PC -> MAR）。
快递柜系统根据这个码，弹开了第 1010 号柜门（MAR -> 选中主存单元）。
你从柜子里把包裹拿出来，放进你的手提袋里（主存 -> MDR）。
最后你把手提袋里的包裹拿回家拆开（MDR -> IR）。

回到你的问题：

如果你说"从 MAR 读取二进制代码"，就等于说"从取件码里把包裹拿出来"。

这显然是不可能的，取件码（MAR）只是一串数字，它告诉你在哪里，但它里面没有包裹（指令）。包裹在柜子（主存）里。

2. 硬件连线角度（更专业的解释）

在计算机的硬件连接中，这两者连接的总线是分开的：

MAR 连接的是 地址总线 (Address Bus)。它只能对主存喊："我要找第 5 号房间！"
MDR 连接的是 数据总线 (Data Bus)。它是用来接收主存回应的："第 5 号房间里的东西在这里，接好！"

数据流向图：

text

       (告诉我地址)             (给我数据)

PC -----------------> MAR -----------------> 主存 (Memory)

                       |                      |

                       | (地址线)              | (数据线)

                       v                      v

                   选通存储单元  ---------->  MDR

                                              |

                                              v

                                             IR (指令寄存器)

总结：

MAR 提供的是 "在哪里" (Address)。
MDR 接收的是 "是什么" (Data/Instruction)。
MDR 里的东西（指令二进制代码）是从主存流过来的，而不是从 MAR 流过来的。 MAR 只是起了个"指路"的作用。

ADD @R₀, R₁

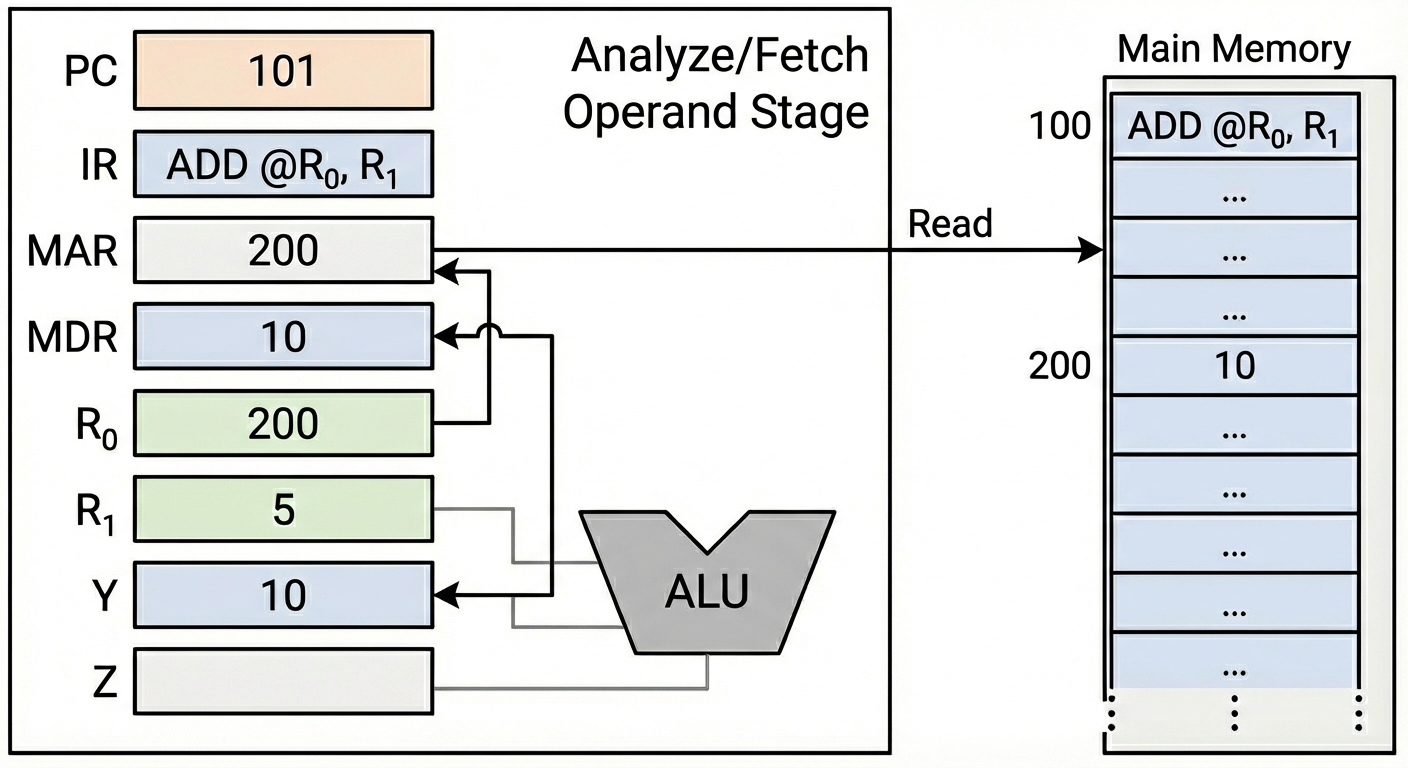

2. 分析取数阶段（获取被加数）

$(R_{0}) \to M A R$ ：R₀内容作为地址送至MAR
$R e a d$ ：主存读命令
$M [M A R] \to M D R$ ：从主存读取被加数至MDR
$(M D R) \to Y$ ：被加数暂存到寄存器Y

ADD @R₀, R₁

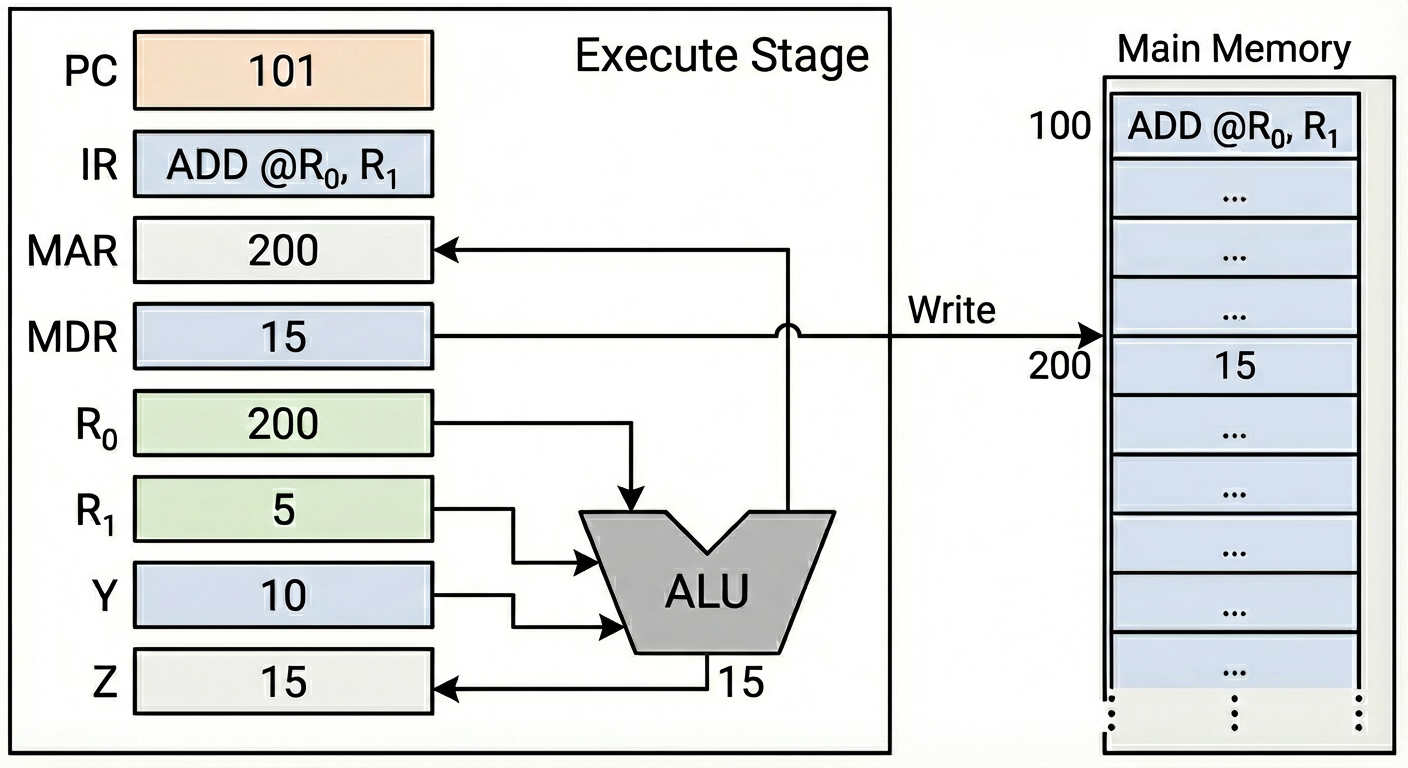

3. 执行阶段

$(R_{1}) + (Y) \to Z$ ：ALU执行加法，R₁与Y相加，结果暂存到寄存器Z
$(Z) \to M D R$ ：结果送MDR，准备写回主存
$(R_{0}) \to M A R$ ：再次将地址送MAR
$W r i t e$ ：主存写命令，将MDR的内容写入 $M [M A R]$ 指定的单元

ADD @R₀, R₁

指令：ADD (R₁), (R₂)+

指令功能： $M [(R_{1})] + M [(R_{2})] \to M [(R_{2})]$ ，然后 $(R_{2}) + 1 \to R_{2}$

即：将R₁指向的内存地址的值（被加数），加上R₂指向的内存地址的值（加数），结果存回R₂指向的地址，然后R₂自增1。

指令特点：

两个操作数都在主存中：需要两次访存读取操作数
后自增寻址：(R₂)+ 表示先使用R₂的值作为地址，使用后再将R₂自增1
结果写回主存：运算结果需要写回R₂指向的内存单元

执行过程：

1. 取指阶段（公共操作）

① $(P C) \to M A R$ ：程序计数器的内容送至存储器地址寄存器
② $R e a d$ ：主存读命令
③ $M [M A R] \to M D R \to I R$ ：主存将指令送至MDR，再送至指令寄存器
④ $(P C) + 1 \to P C$ ：程序计数器加1，指向下一条指令

2. 分析取数阶段（获取被加数）

⑤ $(R_{1}) \to M A R$ ：R₁内容作为地址送至MAR
⑥ $R e a d$ ：主存读命令
⑦ $M [M A R] \to M D R \to C$ ：从主存读取被加数至MDR，再送至暂存器C

3. 分析取数阶段（获取加数）

⑧ $(R_{2}) \to M A R$ ：R₂内容作为地址送至MAR
⑨ $R e a d$ ：主存读命令
⑩ $M [M A R] \to M D R \to D$ ：从主存读取加数至MDR，再送至暂存器D

取加数：步骤⑧、⑨、⑩完成第二个操作数的获取。

4. 修改目的地址

⑪ $(R_{2}) + 1 \to R_{2}$ ：R₂自增1，指向下一个地址单元

修改目的地址：步骤⑪实现后自增寻址，R₂的值在使用后自增。

5. 执行阶段

⑫ $C + D \to M D R$ ：ALU执行加法，C（被加数）与D（加数）相加，结果送至MDR
⑬ $W r i t e$ ：主存写命令
⑭ $M D R \to M [M A R]$ ：将MDR中的计算结果写入R₂指向的主存单元（注意：此时MAR中仍是R₂自增前的地址）

完整微操作序列总结：

阶段	微操作	说明
取指	① $(P C) \to M A R$	取指令地址
	② $R e a d$	发读命令
	③ $M [M A R] \to M D R \to I R$	指令进入IR
	④ $(P C) + 1 \to P C$	PC自增
取被加数	⑤ $(R_{1}) \to M A R$	R₁内容送MAR
	⑥ $R e a d$	发读命令
	⑦ $M [M A R] \to M D R \to C$	被加数暂存C
取加数	⑧ $(R_{2}) \to M A R$	R₂内容送MAR
	⑨ $R e a d$	发读命令
	⑩ $M [M A R] \to M D R \to D$	加数暂存D
修改地址	⑪ $(R_{2}) + 1 \to R_{2}$	R₂自增1
执行	⑫ $C + D \to M D R$	ALU加法运算
	⑬ $W r i t e$	发写命令
	⑭ $M D R \to M [M A R]$	结果写回主存

关键点：

本指令共需要3次访存：1次取指令 + 2次取操作数 + 1次写结果
后自增寻址：R₂的值先作为地址使用，使用后再自增
暂存器C和D：用于暂存两个操作数，供ALU运算使用
写回地址：写回时使用的是R₂自增前的地址（因为步骤⑧已将地址送入MAR）

7.3.4 数据通路设计要点

1. 单总线结构

特点：所有部件共享一条数据总线
优点：结构简单，成本低
缺点：同一时刻只能有一个数据传送，效率较低

单总线冲突仿真 (Bus Conflict)

寄存器 A

SINGLE BUS

寄存器 B

注意：在单总线结构中，同一时钟周期只能有一组数据在总线上自由流动。

2. 多总线结构

特点：多条数据总线，可并行传送数据
优点：效率高，性能好
缺点：结构复杂，成本高

3. 数据通路设计原则

功能完整性：能够支持所有指令的执行
效率优化：尽量减少数据传送次数
控制简化：便于控制信号的生成

💡 学习要点与重难点标注

典型指令的数据流（★需会画图或描述）

取指阶段（公共操作）

所有指令都必须执行的操作序列：

PC -> MAR
Read (控制总线)
M(MAR) -> MDR
MDR -> IR
PC + 1 -> PC

ADD指令执行阶段示例

R1 + Y -> Z -> MDR (通过ALU运算，暂存到Z，再写入)

老师的意思：这里要掌握的是微操作（Micro-operation）。每一个箭头代表一个微操作，这是后续设计控制器的基础。

为什么讲"数据通路"那么细？

老师未明说的"潜台词"：
这是考题的题干。考试可能会给你一个数据通路图（ALU、寄存器怎么连的），让你写出某条指令（如 ADD R1, (R2)）具体的执行步骤（微操作序列）。如果不懂通路，后面的控制器设计就没法做。

总结

数据通路是CPU内部数据流动的路径，理解数据通路有助于分析指令的执行过程。通过分析具体指令（如ADD @R₀, R₁）在数据通路上的信息流，可以深入理解CPU的工作原理。
