7.4 控制器原理与实现方法
控制器根据指令的要求指挥全机工作。其核心是微操作信号发生器，用于产生各种控制信号。

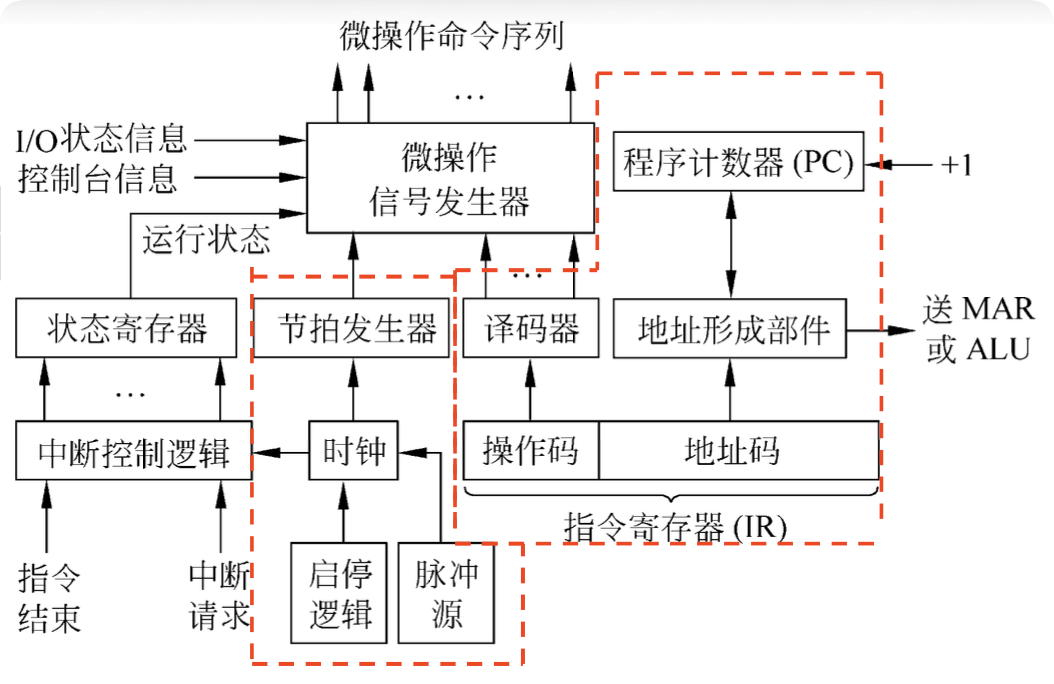

7.4.1 控制器的基本组成
7.4.2 控制器硬件实现方法（★简答题重点）
硬布线控制器 vs 微程序控制器
| 维度 | 硬布线控制器 (组合逻辑) | 微程序控制器 (存储逻辑) |
|---|---|---|
| 原理 | 纯硬件门电路实现 | 将控制信号编码为微指令存入ROM |
| 速度 | 快 (无访存延迟) | 慢 (需从CM读取微指令) |
| 灵活性 | 差 (修改需重新设计电路) | 好 (修改只需改微程序) |
| 适用 | RISC (精简指令集) | CISC (复杂指令集) |
PLA控制器
- 原理：组合逻辑与存储逻辑的结合
- 特点：折中方案，兼顾两者优点（了解即可，不深究）
7.4.3 处理器架构演进（理解重点）
一、单周期 CPU
特点：
- 一条指令在一个长时钟周期内完成 (CPI = 1)
- 硬件部件不能复用（必须有独立的指令存储器和数据存储器）
致命伤：
- 时钟周期取决于最慢的那条指令（如Load指令）
- 执行快指令（如Add）时大量时间浪费（木桶效应）
- 效率低，硬件成本高
二、多周期 CPU
特点：
- 将指令切分为若干个短状态（IF, ID, EX, MEM, WB）
- 允许硬件复用（ALU既能算地址也能算数据）
- 时钟频率可以提得更高（时钟周期由基本操作决定，而非最复杂指令）
意义：它是流水线技术的前身
三、五阶段划分（★必须背，为7.6流水线打基础）
无论多周期还是流水线，标准的一条指令通常分为这5步：
- IF (Instruction Fetch)：取指阶段 - 取指令并更新PC
- ID (Instruction Decode)：译码阶段 - 指令译码，读寄存器
- EX (Execute)：执行阶段 - ALU运算或计算地址
- MEM (Memory Access)：访存阶段 - 读写存储器（如果需要）
- WB (Write Back)：写回阶段 - 结果写回寄存器（如果需要）
示例：
Lw需要5个周期（IF, ID, EX, MEM, WB）Add只需要4个周期（IF, ID, EX, WB，跳过MEM）
💡 学习要点与重难点标注
控制器实现方式对比（★常考简答）
| 实现方式 | 原理 | 优点 | 缺点 | 应用 |
|---|---|---|---|---|
| 组合逻辑型（硬布线） | 用门电路实现 | 速度快 | 结构不规整，难修改 | RISC常用 |
| 存储逻辑型（微程序） | 用ROM存微指令 | 规整、易修改（兼容性好） | 速度慢 | CISC常用 |
| PLA型 | 折中 | 兼顾两者优点 | - | - |
处理器架构演进路线（★选择题/理解重点）
老师未明说的"潜台词"：
这是一条演进路线。单周期太慢（受限于最长指令）；多周期复用硬件；流水线提高吞吐率。复习时要对比它们的优缺点。
对比表：
| 类型 | CPI | 时钟周期 | 硬件复用 | 效率 |
|---|---|---|---|---|
| 单周期 | 1 | 由最长指令决定 | 不允许 | 低 |
| 多周期 | >1 | 由基本操作决定 | 允许 | 中 |
| 流水线 | ≈1 | 由最慢段决定 | 允许 | 高 |
总结
核心考点：
- 硬布线 vs 微程序：硬布线=快但难改（RISC），微程序=慢但易改（CISC）
- 处理器演进：单周期（CPI=1但效率低）→ 多周期（硬件复用）→ 流水线（重叠执行）
- 五阶段划分：IF → ID → EX → MEM → WB（必须背熟，为流水线打基础）
复习建议：这一章把精力主要放在对比表上，其他的只要知道"单周期太慢，多周期切分了状态"这个概念即可。省下时间去攻克 7.5 的微程序编码计算和 7.6 的流水线大题！
