8.5 中断系统 (Interrupt System)

本章逻辑最复杂、细节考点最多的部分老师特别强调：现在的计算机中，中断系统不仅仅是为了I/O，更重要的是处理异常（如故障、掉电）。

这一节的核心考点集中在：中断响应的流程（特别是隐指令）、多重中断（中断嵌套）以及中断屏蔽（如何动态改变优先级）。

中断全过程的五个阶段

中断全过程分为五个阶段：

中断请求：中断源发出中断请求信号
中断判优：当多个中断源同时请求时，确定响应顺序
中断响应：CPU响应中断，执行中断隐指令（硬件自动完成）
中断处理：执行中断服务程序（软件完成）
中断返回：恢复现场，返回原程序继续执行

1. 中断请求与判优 (Request & Arbitration)

1.1 中断源

定义：引起中断的事件（如打印机就绪、除数为0、掉电）
中断请求标记触发器 (INTR)：每个中断源都有一个，为"1"表示有请求

1.2 中断判优

问题：当多个中断源同时请求时，谁先响应？
硬件判优（常用）：
- 排队器（链式或独立请求），速度快
- 优先级固定（无法通过软件修改）
软件判优：
- 查询程序，速度慢
- 但优先级可改

1.3 优先级原则（一般规律）

硬件故障 > 软件中断
非屏蔽中断 > 可屏蔽中断
DMA > I/O中断
高速设备 > 低速设备

1.4 触发器与寄存器的对应关系（老师特别强调）

从触发器到寄存器：每个中断源都有独立的“请求触发器”和“屏蔽触发器”，实际硬件会把这些触发器并到一起形成中断请求寄存器与中断屏蔽寄存器。
意义：这解释了为何软件可以一次写入一个 8/16 位“屏蔽字”就同时控制所有中断源的开关。

2. 中断响应 (Interrupt Response) —— 核心流程

2.1 响应条件（三个条件缺一不可）

有中断请求信号
CPU处于开中断状态（EINT/IF = 1）
一条指令执行完毕（这是程序中断与DMA最大的不同）

2.2 中断隐指令 (Interrupt Implicit Instruction) —— 必考概念

定义：CPU响应中断后，由硬件自动完成的一系列操作。它不是指令系统中的真正指令，程序员不能调用
功能（三大步，必须掌握）：
1. 关中断：将允许中断触发器置0（EINT=0），防止新的中断打断当前的保护现场操作
2. 保护PC（断点）：将PC（程序计数器）的内容保存到主存（通常存入0号单元或堆栈）
3. 寻找中断服务程序入口：将向量地址送入PC，为进入中断服务程序作准备

老师强调：不要死记硬背 0→MAR、(PC)→MDR 这种微操作指令，而是要理解中断周期（即中断隐指令）由硬件自动完成了三件事：关中断、保护PC（断点）、寻找中断服务程序入口（向量地址送PC）。

2.2.1 中断周期的微操作流程（了解即可）

说明：以下微操作步骤是为了帮助理解中断隐指令的硬件实现过程，不需要死记硬背。

中断隐指令在中断周期中通过以下微操作完成（硬件自动执行）：

0 → MAR（或 SP → MAR）：将地址送至存储器地址寄存器
- 如果断点存入固定地址（如0号单元），则 0 → MAR
- 如果断点存入堆栈，则 SP → MAR（堆栈指针送MAR）
(PC) → MDR：将PC的内容（断点）送至MDR
Write：向主存发写命令，启动存储器做写操作
MDR → M(MAR)：将MDR的内容通过数据总线写入到MAR所指示的主存单元
向量地址 → PC：向量地址形成部件的输出送至PC
0 → EINT：关中断，将中断允许触发器清0

理解要点：这些微操作最终实现了三大功能：关中断、保护PC、向量地址送PC。

2.4 中断处理流程示意图（Mermaid）

3. 中断向量 (Interrupt Vector)

3.1 向量中断

定义：硬件直接产生一个向量地址（Vector Address），指向中断向量表
区别：
- 向量地址：中断向量表在内存中的位置（指针）
- 入口地址：中断服务程序实际的第一条指令地址
流程：CPU拿到向量地址 → 查表 → 拿到入口地址 → 开始执行

3.1.1 中断向量表（Interrupt Vector Table, IVT）

概念：存放“各中断源的入口地址”的表格，每个表项就是“入口地址/指针”。CPU 根据中断源/类型号找到对应表项，取出入口地址并跳转。
表项内容：表项可直接存入口地址（直接型），也可存一段跳转指令或指向入口的指针（间接/跳转型）。
构成方式：硬件固定一片地址空间给 IVT，或由操作系统在启动时初始化表项（如 x86 实模式低端 1KB；现代 OS 在内核态维护 IDT）。
流程对照：中断源编号 →（硬件形成向量地址）→ 访问 IVT 表项 → 取得入口地址 → 送 PC。
示例：键盘中断、定时器中断、网络中断各占一个表项，CPU 依据中断类型号定位表项，直接跳转到对应服务程序。
一一对应关系：每个中断源（编号/类型号）都对应唯一的中断服务程序入口地址；发生中断时，CPU查 IVT，按编号取入口跳转执行。

3.2 向量地址的两种形式

形式 A（直接型）：向量地址本身就是中断服务程序入口（常见于简单系统）。
形式 B（间接/跳转型）：向量地址只是指向“中断向量表”的指针，再由表项给出真正入口（主流做法，如 21H、13H）。

4. 中断处理过程 (Processing)

中断处理就是执行中断服务程序。一个完整的中断服务程序由三个部分组成（软件完成）：

4.1 第一部分：准备部分

基本功能：

保护现场：
- 使用 PUSH 指令，将通用寄存器（ACC, R0等）和状态寄存器（PSW）的内容压栈
- 注意：PC由隐指令保存，寄存器由软件保存
确定中断源（仅针对非向量中断方式）：
- 在向量中断方式中，硬件已通过向量地址确定了中断源
- 在非向量中断方式中，需要通过软件查询中断请求寄存器来确定具体是哪个中断源
开放中断：
- 执行开中断指令，允许更高优先级的中断请求打断当前的低级中断服务程序
- 这是实现多重中断（中断嵌套）的关键步骤

4.2 第二部分：处理部分

真正执行为某个中断源服务的中断服务程序
执行具体的功能（如读取数据、处理错误、设备控制等）

4.3 第三部分：结尾部分

执行顺序（顺序不能乱）：

关中断：
- 首先关中断，防止在恢复现场过程中被新的中断打断
- 确保现场恢复操作的原子性
恢复现场：
- 使用 POP 指令，依次恢复各寄存器和PSW
- 恢复的顺序应与保护现场时的顺序相反（栈的LIFO特性）
开放中断并返回：
- 执行中断返回指令（IRET），同时完成：
  - 开放中断，以便返回原来的程序后可响应其它的中断请求
  - 将PC从堆栈弹出，返回到原程序的断点继续执行

原因：顺序错了会在现场恢复过程中再被打断，或忘记最后开中断导致后续无法嵌套。

5. 中断返回 (Interrupt Return)

中断返回是中断全过程的最后一个阶段，在中断服务程序的结尾部分完成：

功能：恢复被中断程序的现场，返回到原程序的断点继续执行
实现：通过中断返回指令（IRET）完成，该指令会：
1. 将PC从堆栈弹出，恢复到中断发生时的值（断点）
2. 恢复程序状态字（PSW）
3. 开放中断（如果之前关闭了）
注意：中断返回后，CPU回到开中断状态，可以响应新的中断请求

6. 多重中断与中断屏蔽 (Multi-level Interrupts & Masking) —— 计算/分析题重点

6.1 单重中断 vs 多重中断

单重：处理中断时，不响应新的中断（"一根筋"）
多重（嵌套）：处理低优先级中断时，允许高优先级中断打断（"插队"）

6.2 实现多重中断的条件

中断服务程序中必须提前开中断（在准备部分，保护现场之后）
优先级高的中断源必须能屏蔽优先级低的中断源

6.3 中断屏蔽技术 (Interrupt Masking)

屏蔽触发器/屏蔽字 (Mask Word)：每一位对应一个中断源，1表示屏蔽（不理你），0表示开放
重要结论（考研/期末必考逻辑）：
- 响应优先级：由硬件排队电路决定，是固定的，不能变
- 处理优先级：可以通过设置屏蔽字来改变，是可变的
例子：虽然A的响应优先级比B高，但我可以在A的中断服务程序中屏蔽A、开放B；在B的服务程序中屏蔽A、B。这样实际上B可以打断A，B的处理优先级就变高了

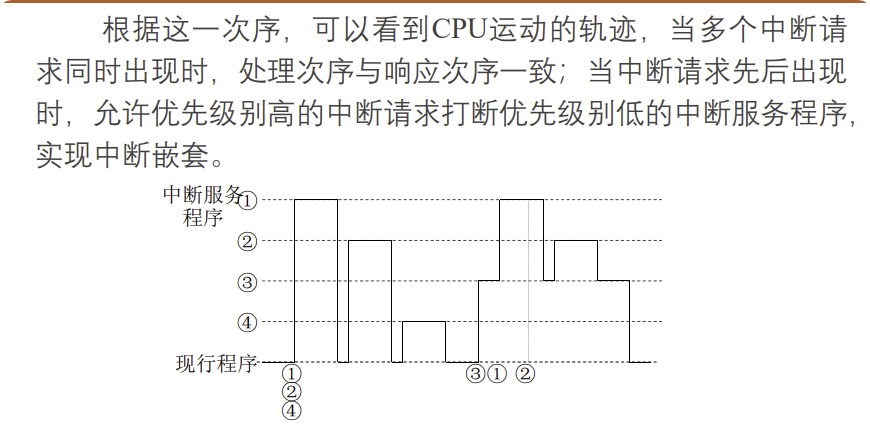

6.4 轨迹图中的"阶梯"坑位提示

在多重中断轨迹图中，每次从"服务程序1"跳到更高优先级的"服务程序2"时，中间必须经过一次中断响应周期（隐指令），硬件会自动关中断、保护PC。
画图时转折点不要直接连过去，要标出这段切换阶梯（隐含的关中断与断点保护），否则容易丢分。

6.5 核心专项：中断屏蔽码与处理优先级（必考）

目的：用屏蔽字把“硬件响应优先级”调整为目标“处理优先级”。

两个优先级

响应优先级：硬件排队器决定，只作用于“同时到达谁先答复”，固定不可改。
处理优先级：由屏蔽字决定，“谁能打断谁”，程序可动态改。

屏蔽字规则

1 = 屏蔽（不让它打断我），0 = 开放（允许打断）。
每级服务程序有自己的屏蔽字；永远自屏蔽：自己位 = 1。
万能填法：屏蔽想挡住的（填1），开放想放行的（填0）。

经典例题（响应优先级 1>2>3>4，目标处理优先级 1>4>3>2）

1 级：谁都不能打断 → 屏蔽字 1 1 1 1
4 级：仅 1 能打断 → 屏蔽字 0 1 1 1（位序 1 2 3 4）
3 级：1、4 能打断 → 屏蔽字 0 1 1 0
2 级：人人可打断 → 屏蔽字 0 1 0 0

屏蔽字名称	源1	源2	源3	源4	说明
第1级屏蔽字	1	1	1	1	谁都不能打断1
第2级屏蔽字	0	1	0	0	1,3,4都能打断2
第3级屏蔽字	0	1	1	0	只有1,4能打断3
第4级屏蔽字	0	1	1	1	只有1能打断4

轨迹图提示

曲线向上跳代表“被更高处理优先级打断”，只有对应位为 0 才能跳；位为 1 就不能跳，必须等当前结束。

7. 中断 vs 异常 (Interrupt vs. Exception)

7.1 内中断 (Exception/Trap)

来源：CPU内部（如非法操作码、除以0、地址越界）
特点：不可屏蔽，通常导致程序终止或跳转

7.2 外中断 (Interrupt)

来源：CPU外部（如键盘输入、定时器到期）
特点：与当前指令无关，随机发生

💡 学习要点

老师授课补充（关于考试）

考题预测：给出一组中断源（A, B, C, D），给出它们的硬件优先级，然后要求你设置屏蔽字，使得它们的处理顺序发生变化（例如变为 A → C → D → B）。这是最经典的题目
做题技巧：
- 屏蔽字设置口诀：
  1. 自己屏蔽自己：对应位必为1。
  2. 高屏蔽低：比自己优先级低的，位设1（不让它打断我）。
  3. 低开放高：比自己优先级高的，位设0（允许它插队我）。
  4. 特殊要求：若题目指定处理顺序（如 A 后立刻 C），就按目标顺序重新决定谁能打断谁，再填位。

中断处理流程总结

中断发生
  ↓
【阶段1】中断请求：中断源发出请求信号
  ↓
【阶段2】中断判优：确定响应顺序
  ↓
【阶段3】中断响应（硬件：隐指令）
  ├─ 关中断
  ├─ 保存断点（PC）
  └─ 引出中断服务程序（向量地址送PC）
  ↓
【阶段4】中断处理（软件：中断服务程序）
  ├─ 准备部分
  │   ├─ 保护现场（寄存器）
  │   ├─ 确定中断源（非向量中断方式）
  │   └─ 开放中断（允许嵌套）
  ├─ 处理部分
  │   └─ 执行服务程序
  └─ 结尾部分
      ├─ 关中断
      ├─ 恢复现场（寄存器）
      └─ 开放中断
  ↓
【阶段5】中断返回（IRET）
  ├─ 弹出PC（恢复断点）
  └─ 返回原程序继续执行

考试重点

必背：中断隐指令的三大功能、中断处理流程
理解：响应优先级 vs 处理优先级的区别
应用：能够根据题目要求设置屏蔽字，改变处理优先级

易混淆点

隐指令 vs 软件指令：
- 隐指令：硬件自动完成，保存PC
- 软件指令：程序员编写，保存寄存器
响应优先级 vs 处理优先级：
- 响应优先级：硬件决定，固定
- 处理优先级：可通过屏蔽字改变，可变
